广东靖安安全评估咨询有限公司

资质证号

APJ-（国）-325

项目名称

粤北天然气主干管网韶关-广州干线项目线路第五B标段YBYD353- YBYD354号桩穿越G240国道工程保障公路、公路附属设施安全技术评价报告

项目简介

粤北天然气主干管网韶关-广州干线项目设计输量为42×108m3/a，主干线管径为DN914，设计压力9.2MPa，管线长度186.65km。英德支干线管径DN600，设计压力9.2MPa，管线长度32.55km。粤北天然气主干管网韶关-广州干线项目包括韶关-鳌头主干线、英德支干线。韶关-鳌头主干线管道起点位于新建的韶关首站，终点位于广东省管网一期工程鳌头首站，长度186.65km，管径DN914，管道钢级为X70；英德支干线起于英德市东华镇大镇分输清管站，止于英德市英红镇英德末站，长度约32.55km，管径DN600，设计压力9.2MPa，管道钢级为X65；乐昌、乳源支干线长度约16.62；管径DN300，设计压力6.3MPa，管道钢级X52M，该工程全长235.82km。粤北天然气主干管网韶关-广州干线项目线路第五B标段YBYD353-YBYD354号桩穿越G240国道（以下简称：该工程）采用顶管方式穿越，YBYD353-YBYD354号桩穿越国道G240段水平长度103.3m，顶管穿越长度54m，套管长度54m，穿越G240国道的角度为63°，套管北侧延伸14m，南侧延伸24m，路面宽度16m。路面下管道埋深为3.2-4.1m，穿越段地区等级为二级地区，设计系数0.5，设计管道拟采用D610×12.7mm L450M直缝埋弧焊钢管，防腐采用三层PE常温型加强级防腐层，钢管外设钢筋混凝土套管（1200×2000Ⅲ级DRCP）。

安全评价师

梁丽萍、苏越明、陈雄

报告提交时间

2019年12月18日

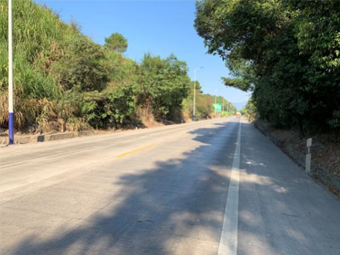

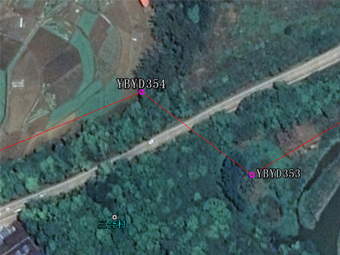

现场照片

备注
